XFC550系列變頻器是一款高性能矢量控制型變頻器。

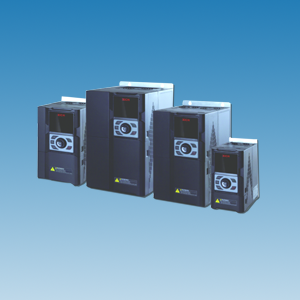

XFC550系列低壓變頻器(圖1)

1、具有開環矢量控制、閉環矢量控制以及VF控制等性能；

2、該款機型的應用場合可適應通用型負載；

3、11K0及以上機型內置直流電抗器；

4、支持壁掛式、嵌入式、并列、上下等安裝方式；

5、靈活的應用擴展功能，主要包括IO擴展卡、編碼器擴展卡、PLC擴展卡；

6、豐富的通信擴展，通過擴展接口可連接CANopen, Profibus、EtherCAT等通信擴展卡；

7、可外引LED操作面板；

8、全系列均支持共直流母線及直流供電。

項目		參數
電源	額定電壓	三相380V~480V
	允許電壓波動	-15％~+10％
	額定頻率	50/60Hz
	允許頻率波動	±5％
輸出	輸出電壓	三相380V~480V跟隨輸入電壓
	輸出頻率	≤500Hz
	載波頻率	0.5~16kHz(可根據溫度自動調整，不同機型調整范圍不同）
	過載能力	150％額定電流60s；180％額定電流3s
基本功能	頻率設定分辨率	數字設定：0.01HZ 模擬設定：頻率上限值×0.025％
	控制方式	開環矢量控制（SVC）閉環矢量控制（FOC） V/F控制
	啟動轉矩	0.3HZ/150％(SVC) 0HZ/180％（FOC）
	調速范圍	1∶200（SVC） 1：1000（FOC）
	穩速精度	±0.5％(SVC) ±0.02％（FOC）
	轉矩控制精度	±0.5％（FOC）
	轉矩提升	自動轉矩提升手動轉矩提升0.1％~30.0％
	V/F曲線	三種方式：直線型；多點型；N次方型V/F曲線（1.2次方、1.4次方、1.6次方、1.8次方、2次方）
	加減速曲線	直線或S曲線加減速方式；四種加減速時間，加減速時間范圍0.0~6500.0S
	直流制動	直流制動的頻率：0.00HZ~頻率上限值制動時間：0.0S~36.0s 制動動作電流值：0.0％~100.0％
	點動控制	點動頻率范圍：0.00HZ~50.00HZ 點動加減速時間：0.0s~6500.0s
	簡易PLC，多段速運行	通過內置PLC或控制端子可實現16段速運行
	內置PID	過程控制應用中實現閉環控制
	過壓過流失速控制	運行時對電流電壓自動限制，防止頻繁過流失壓故障停機
	快速限流功能	可減小過流故障停機，保護變頻器正常運行
控制接口	數字輸入	5個多功能數字輸入，其中1個支持不低于100kHZ脈沖輸入功能
	模擬輸入	2個模擬輸入，均可支持0~10v或0~20mA模擬輸入，通過跳線切換電壓或電流輸入
	數字輸出	2個開路集電極數字輸出1個支持不低于100KHZ方波輸出
	模擬輸出	1個模擬輸出，支持0~10V或0~20mA模擬輸出，通過跳線切換電壓或電流輸出
	繼電器輸出	1路繼電器輸出，包括1個常開觸點，1個常閉觸點
	標配通信接口	1路RS485通信接口
擴展接口	功能擴展接口	可連接IO擴展卡、PLC可編程擴展卡
操作面板	LED數碼顯示	5位數碼顯示參數、設置等
	指示燈	4個狀態指示，3個單位指示
	按鍵功能	5個功能按鍵包括1個多功能按鍵，可通過參數 P0-00設置功能
	飛梭旋鈕	具有加、減及確認功能
	參數拷貝	實現參數的快速上傳、下載功能
保護功能	基本保護	輸入輸出缺相、過壓、欠壓、過流、過載、過電流、相見短路、接地故障
環境	使用環境	室內，無異電性粉塵、油污等
	運行環境溫度	-10℃~＋40℃(40℃~50℃，溫度每升高1℃降額1.5％)
	濕度	小于95％RH，無凝露
	海拔高度	1000m以下不降額使用，1000m以上海拔每升高100m降額1％使用
	存儲環境溫度	-20℃~+60℃
	振動	小于5.9m/s2(0.6g)
	安裝方式	柜內壁掛安裝或嵌入式安裝(需要選購安裝附件）
	防護等級	IP20

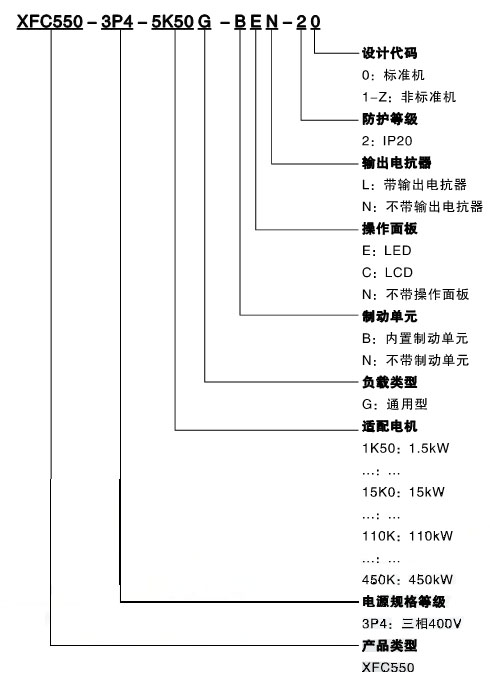

產品選型

變頻器型號	適配電機功率kW	額定輸入容量kVA	額定輸入電流A	額定輸出電流A
XFC550-3p4-1k50G-BEN-20	1.5	3.2	4.8	4
XFC550-3p4-2k20G-BEN-20	2.2	4.5	6.8	5.6
XFC550-3p4-4k00G-BEN-20	4	7.9	12	9.7
XFC550-3p4-5K50G-BEN-20	5.5	11	16	13
XFC550-3p4-7K50G-BEN-20	7.5	14	21	17
XFC550-3p4-11K0G-BEN-20	11	16	24	25
XFC550-3p4-15K0G-BEN-20	15	21	32	33
XFC550-3p4-18K5G-BEN-20	18.5	26	39	40
XFC550-3p4-22K0G-BEN-20	22	29	44	45
XFC550-3p4-30K0G-NEN-20	30	39	60	61
XFC550-3p4-37K0G-NEN-20	37	48	73	74
XFC550-3p4-45K0G-NEN-20	45	58	88	90
XFC550-3p4-55K0G-NEN-20	55	71	107	109
XFC550-3p4-75K0G-NEN-20	75	96	145	147
XFC550-3p4-90K0G-NEN-20	90	114	174	176
XFC550-3p4-110KG-NEN-20	110	139	211	211
XFC550-3p4-132KG-NEN-20	132	167	253	253
XFC550-3p4-160KG-NEN-20	160	201	306	303
XFC550-3p4-185KG-NEN-20	185	233	353	350
XFC550-3p4-200KG-NEN-20	200	250	380	378
XFC550-3p4-220KG-NEN-20	220	275	418	416
XFC550-3p4-250KG-NEN-20	250	312	474	467
XFC550-3p4-280KG-NEN-20	280	350	531	522
XFC550-3p4-315KG-NEN-20	315	393	597	588
XFC550-3p4-355KG-NEN-20	355	441	669	659
XFC550-3p4-400KG-NEN-20	400	489	743	732
XFC550-3p4-450KG-NEN-20	450	550	835	822

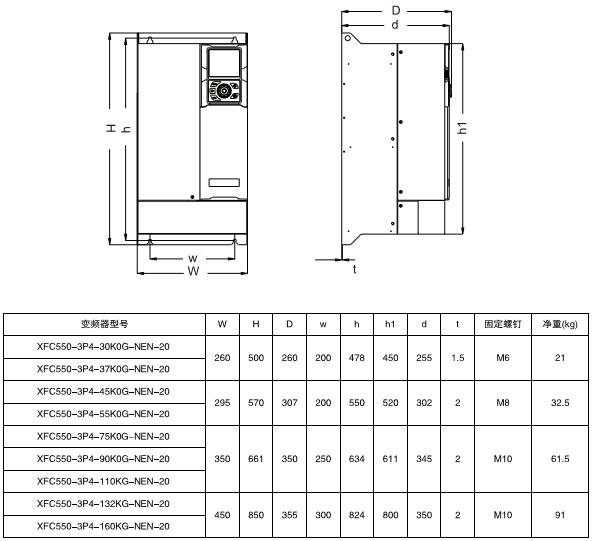

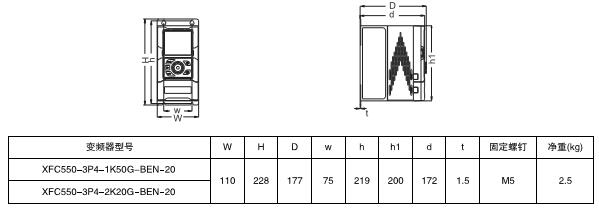

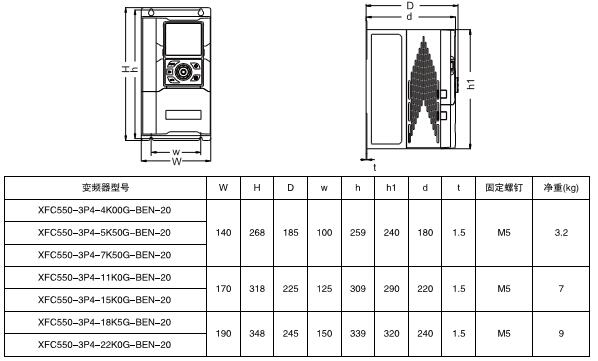

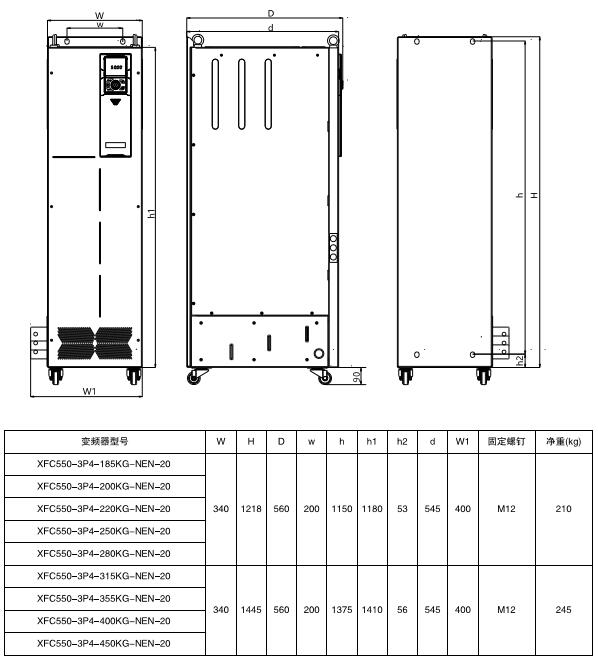

外形尺寸：?jiǎn)挝唬簃m

XFC550系列低壓變頻器(圖3)

XFC550系列低壓變頻器(圖4)

XFC550系列低壓變頻器(圖5)

XFC550系列低壓變頻器(圖6)
