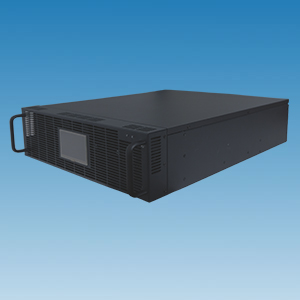

CHG3系列有源電力濾波器

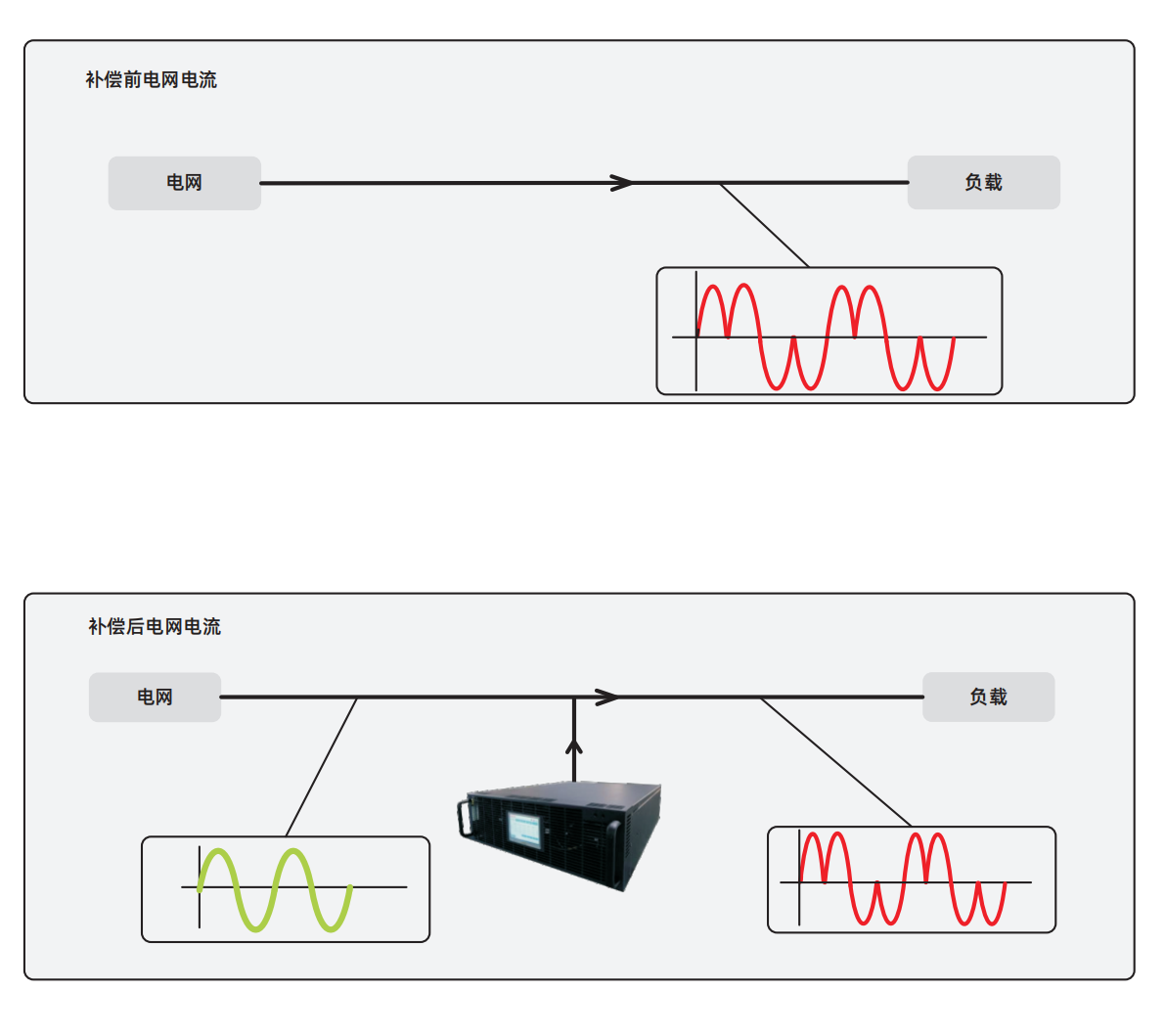

有源電力濾波器以并聯方式接入電網，實時檢測補償對象的電壓和電流，經指令電流運算單元計算，采用寬頻脈沖調制信號變換技術驅動IGBT模塊。向電網輸入與電網諧波電流相位相反、大小相等的電流，兩種諧波電流正好相互抵消，從而達到濾除諧波、動態補償無功的功能，得到期望的電源電流。

產品概述

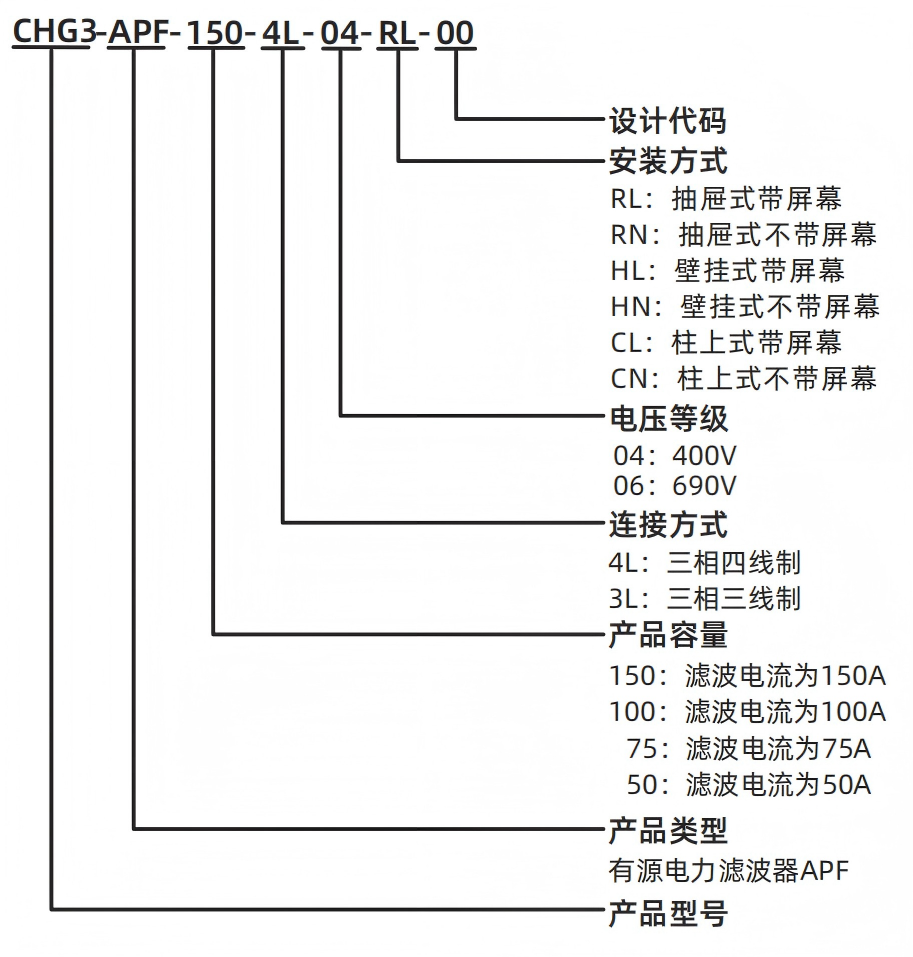

型號說明
技術特點
使用條件
規格型號


產品規格		CHG3系列APF
		50A	75A	100A	150A
系統參數
交流輸入電壓	380V
輸入電壓范圍	-20%~+20%
電網工作頻率	50/60 Hz

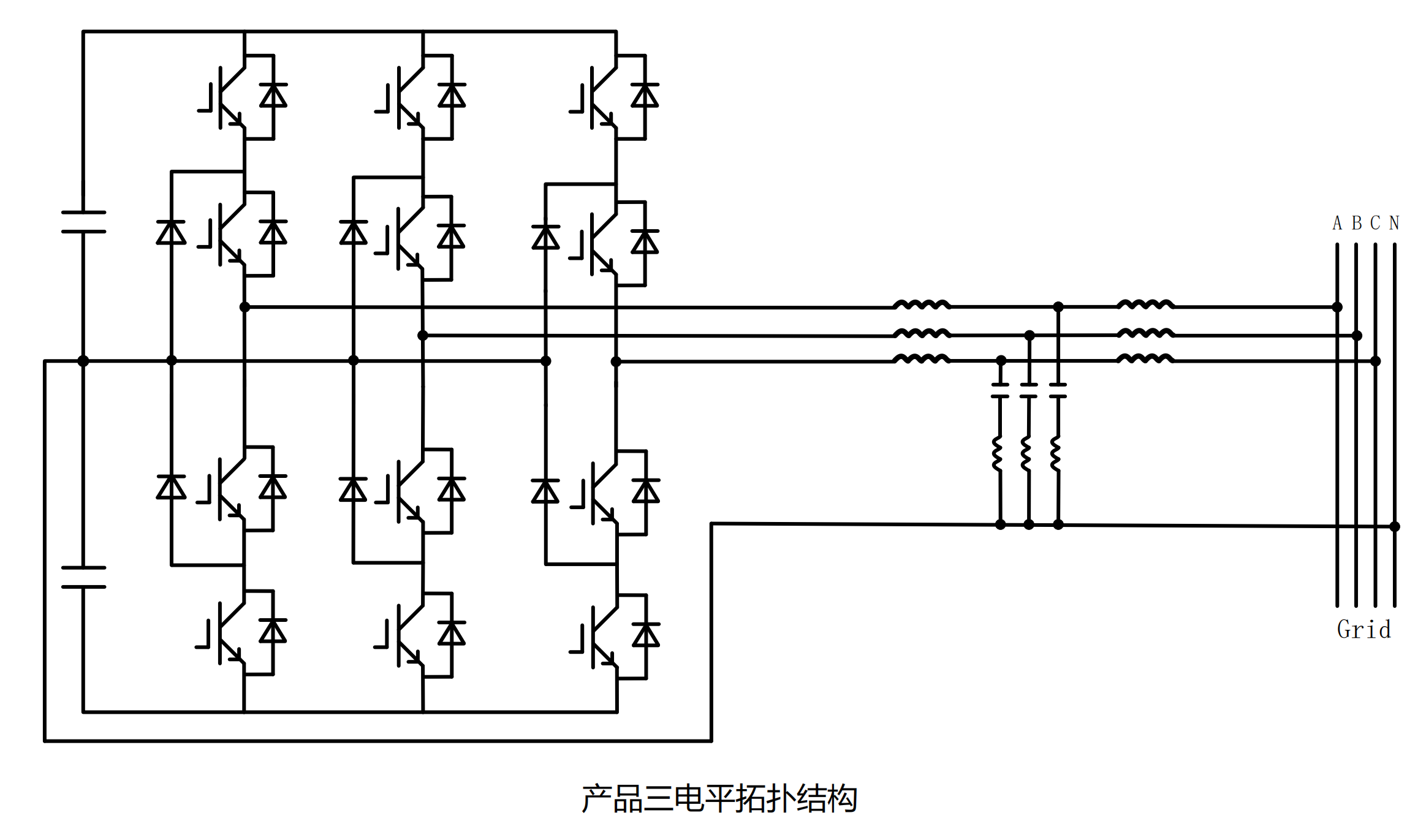

電路拓?fù)?/span>	三電平
電流互感器要求	3個CT，精度 0.5級以上，二次電流為 5A
并機數量	不限
整機效率	≥98.5
網絡結構	三相四線/三相三線
性能指標
濾波范圍	2~60次任意次數可選
瞬間響應時間	20us
全響應時間	10ms
目標功率因數	-1.0~+1.0可調
控制算法	智能FFT算法，瞬時無功功率算法，智能頻率變換
開關頻率	25kHz
冷卻方式	智能風冷
噪聲指數/單模塊	≤65db
通訊監測
通訊接口	RS485&RS232
通信協議	Modbus協議
保護功能	過流、電網過壓、欠壓、過熱、母線過壓、短路、風機故障、電源故障及限流保護等
界面顯示信息	1、各相電壓電流、功率因數、THD等參數 2、三相IGBT溫度顯示 3、運行方式設定、參數設置
過載保護	可參數設置限流能力
故障告警	具有報警記錄功能
監控方式	7寸觸摸屏/4.3寸觸摸屏
環境要求
運行溫度	溫度：-10℃~+45℃
相對濕度	濕度：最大 95%RH（無凝露）
海拔高度	建議安裝海拔高度不超過 2000米，更高海拔可降額使用。
防護等級	IP20，更高防護等級可定制
顏色	亞光黑，可根據客戶要求提供其它顏色
相關資質及標準
資質認證	電力工業部實驗報告、BV認證
遵循標準	IEEE519、IEC 61000-3-6、ER G5/4

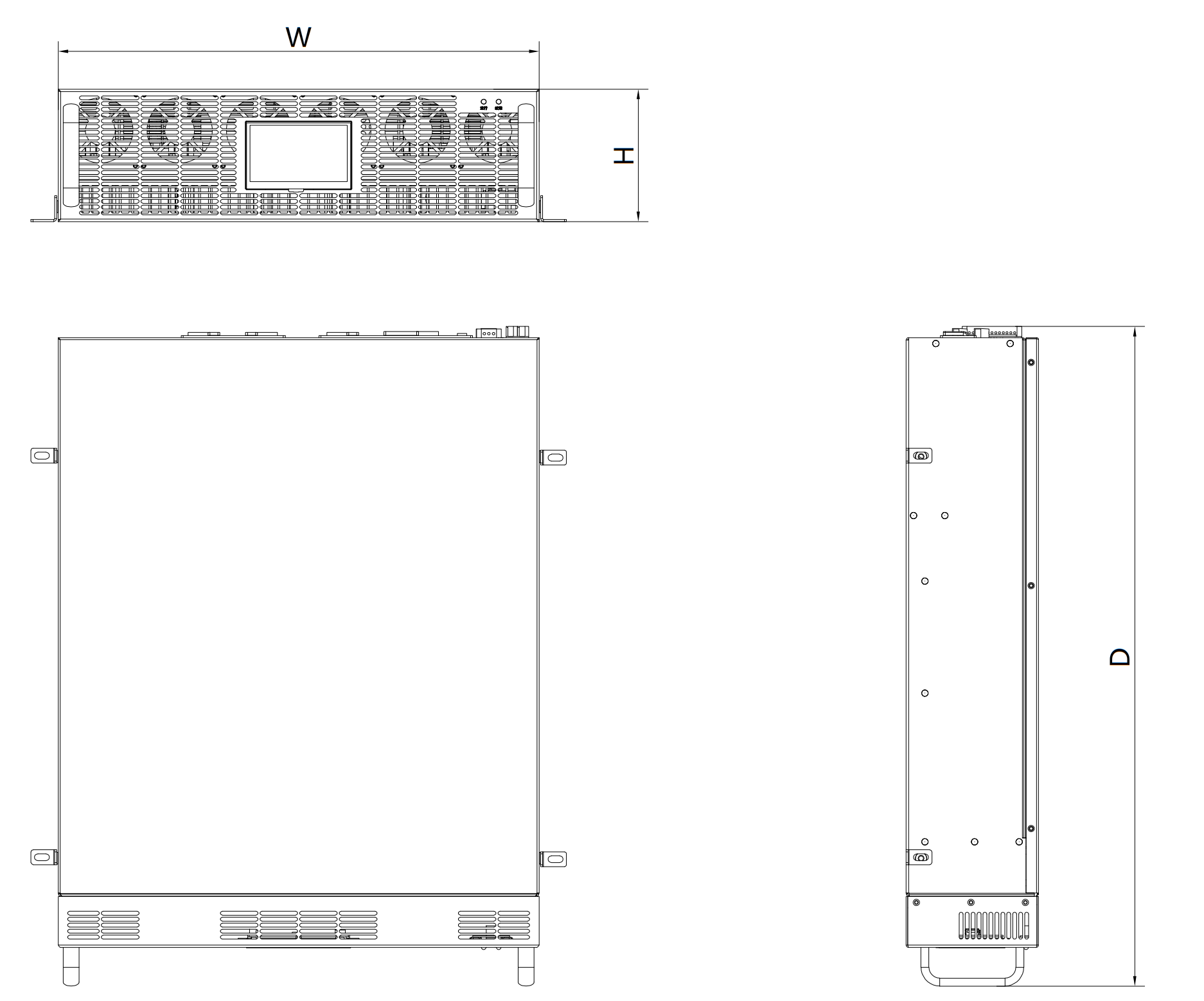

型號	外形尺寸
型號	W	H	D
CHG3-APF-50-4L	367	103	574
CHG3-APF-75-4L	367	103	574
CHG3-APF-100-4L	485	134	666
CHG3-APF-150-4L	485	134	666

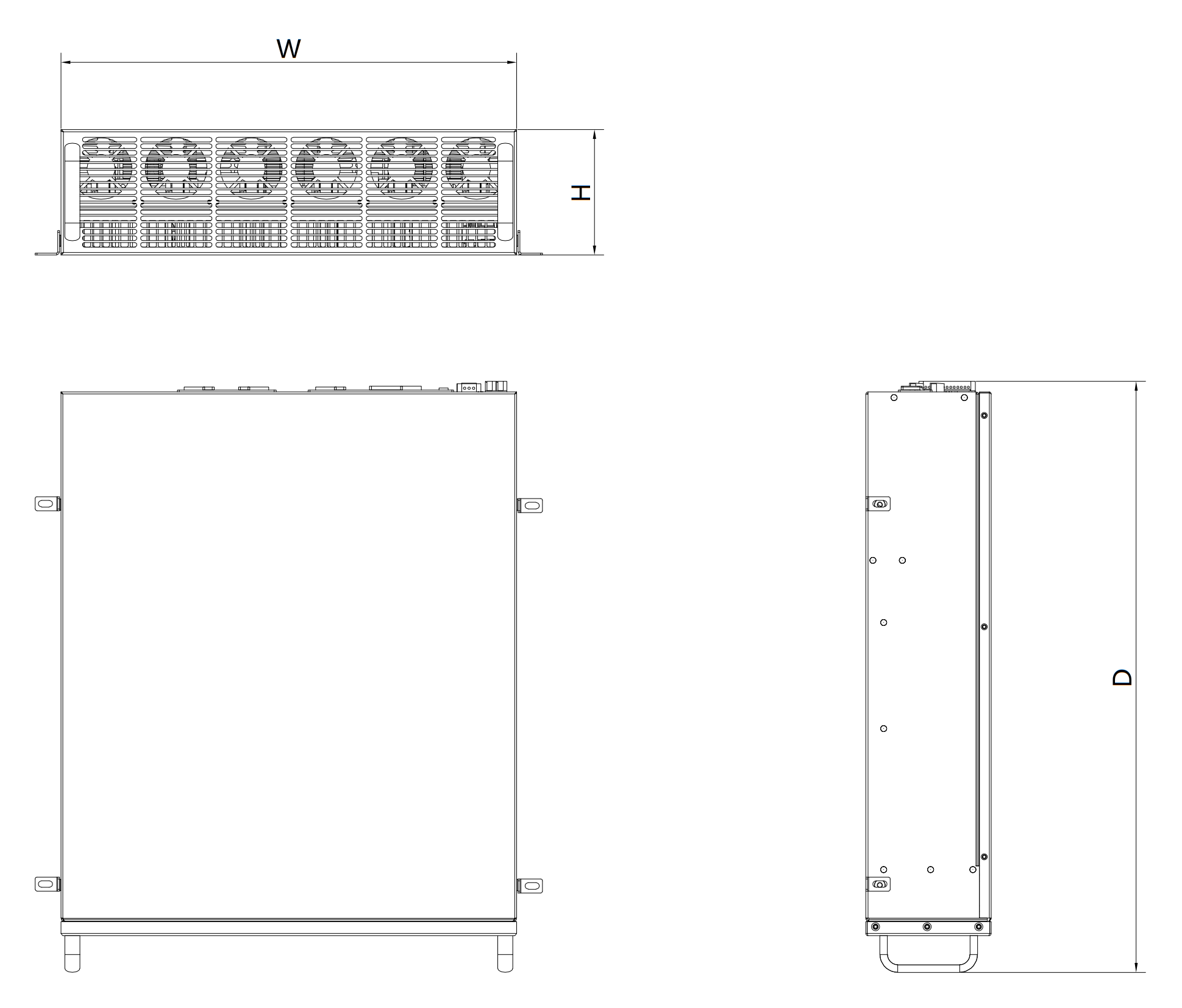

型號	外形尺寸
型號	W	H	D
CHG3-APF-50-4L	367	103	538
CHG3-APF-75-4L	367	103	538
CHG3-APF-100-4L	485	134	630
CHG3-APF-150-4L	485	134	630
