破碎機主要是對各類石料、煤塊等大塊硬度較高物料進行破碎作業，根據破碎的原理不同和產品顆粒大小不同，可分為很多型號。破碎機廣泛運用于礦山、冶煉、建材、公路、鐵路、水利和化學工業等眾多行業。
一、破碎機工作原理

我們將現場常見和常用的破碎機列舉出來：鄂式破碎機、反擊式破碎機、錘式破碎機等。

鄂式破碎機：破碎方式為曲動擠壓型，當動鄂推動動鄂板向定鄂板運動時，物料被壓碎或劈碎。已被壓碎或劈碎的物料從鄂板的下部排料口排出。隨著電動機連續轉動而破碎機動鄂作周期性地壓碎和排泄物料，實現批量生產。

反擊式破碎機：反擊式破碎機是利用沖擊力“自由”破碎原理來破碎物料的。物料進人破碎機中，受到高速回轉的打擊板的沖擊，物料則沿著層理面、解理面進行選擇性破碎、粉碎。

錘式破碎機：主要適用于破碎各種脆性材料的礦物，原料喂入破碎腔，物料碰上高速旋轉的轉子，被錘頭迎頭打擊，大塊物料被立即擊碎，碎料高速飛向上反擊板，進行第二次碰撞破碎，反彈物料與后續飛來的物料相互撞擊破碎。

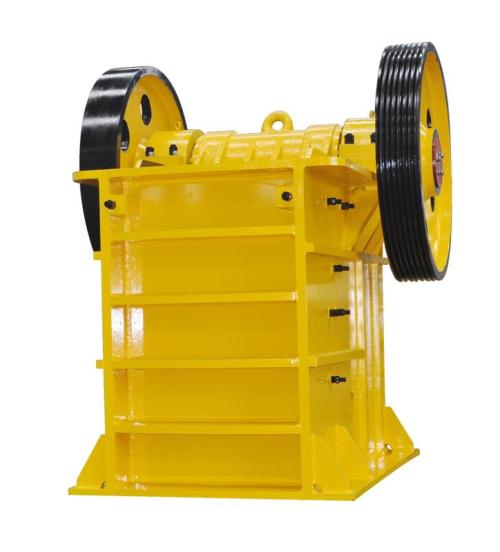

圖1  鄂式破碎機

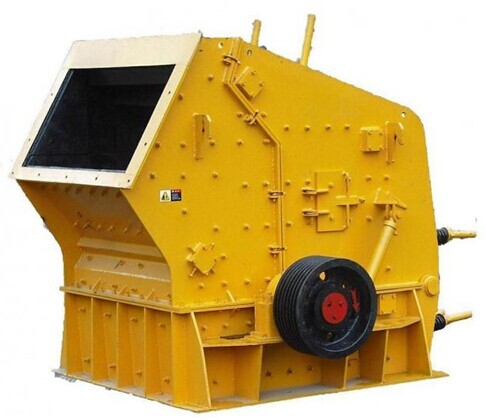

圖2  反擊式破碎機

圖3   錘式破碎機

二、XFC550系列在破碎機上的應用
1.系統要求:
? 端子控制啟停。
? 根據物料不同可以調整不同速度。
? 需要機器設備停機，會通過減速時間在一定時間內穩定停機。
? 剛啟動時，主軸較低速度下，啟動瞬間電流較大，要求力矩較大。
? 變頻控制系統的基礎上保留工頻系統，互鎖控制以作備用。

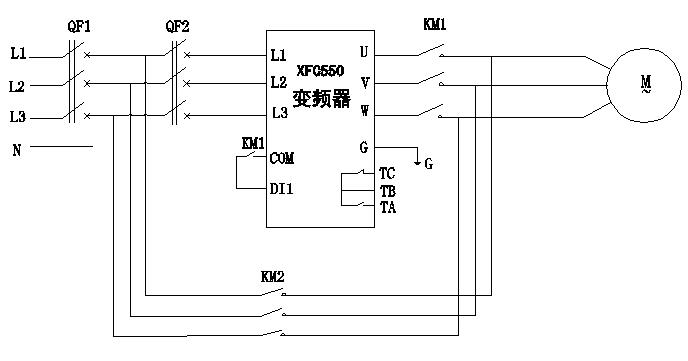

2.應用接線圖:

三、方案特點及優勢

XFC550變頻器具有具20余種保護功能可以對控制回路及破碎機起到保護；

工頻/變頻轉換和故障自切換等功能，使系統控制靈活方便，功能齊全；

節約能源是最有實際意義的，根據不同材料來調節電機轉速工況是經濟的運行狀態；

提高破碎效果，變頻控制系統具有精確的轉速控制能力，變頻控制破碎機的輸出力矩隨著負載變化而改變，有效地提高了工況的質量；

變頻器能夠有效的減小了啟動沖擊電流，對變壓器的容量要求降低；

XFC550系列變頻器啟動扭矩大，SVC模式下0.3Hz能達到150%的轉矩，F(xiàn)OC模式下0Hz能達到180%的轉矩，充分滿足了破碎機低頻啟動負載重的要求；

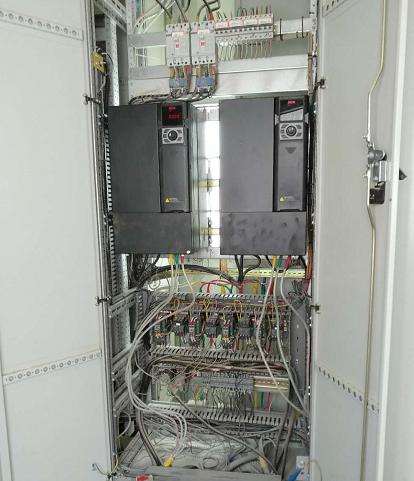

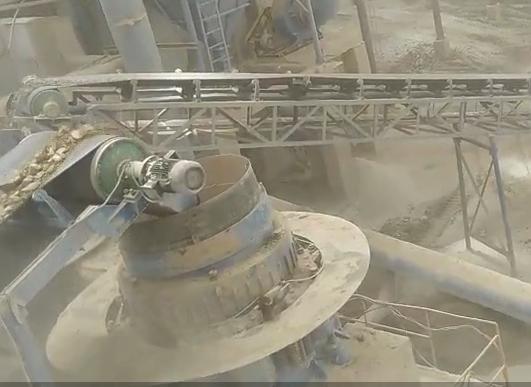

四、應用案例
