概述

為保證石油可靠的管道輸送，防止石油凝結，管道需要進行伴熱處理，以使油品保持一定的溫度。

而在長距離石油管道伴熱技術方面，中外各國均采用集膚效應電伴熱技術。

其特點是加熱系統結構簡單、安全可靠、壽命長、能源利用率高、易于自動化，適合長距離管道均勻加熱。

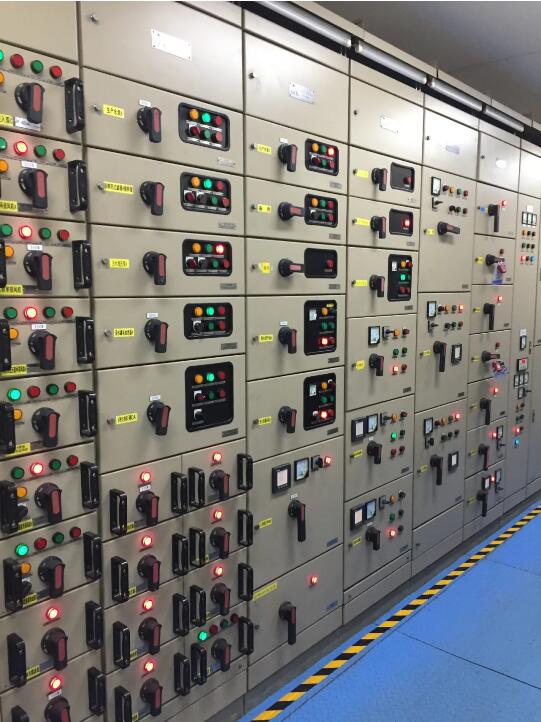

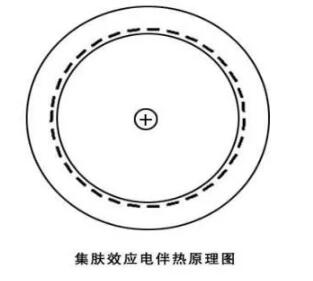

集膚效應電伴熱原理

集膚效應電伴熱原理主要是基于“集膚效應”和“鄰近效應”兩個電磁場效應而形成的伴熱技術。

所謂“集膚效應”，就是在交流電流通過碳鋼導體時，電流漸趨集中在導體表面 通過的一種現象。

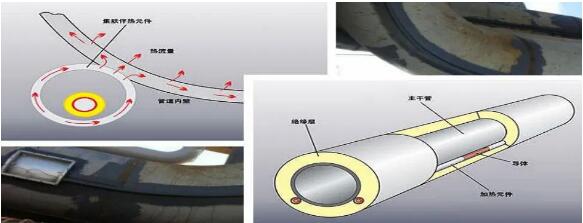

當交變電流經電纜通過集膚電伴熱管壁時，由于電荷間相互作用，在管線上的電荷都集中于管線內壁的薄層上，管線外壁沒有電荷，電流通過的實際上是伴熱管 壁的管壁外薄層，由于管壁集膚層橫截面積小，交流阻抗顯著增加，在相同的電流作用下，管線得到較大的加熱功率產生很大的熱量，經熱傳導使輸油管線升溫。

集膚效應伴熱裝置系統

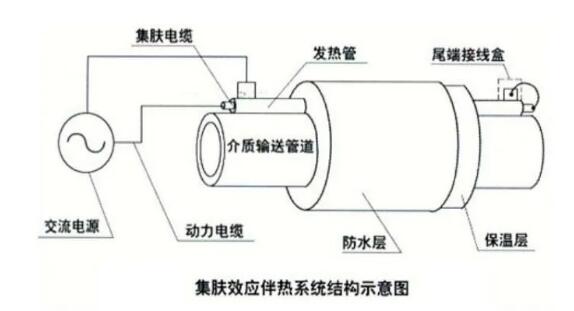

道集膚效應伴熱裝置

管道集膚效應伴熱裝置由交流電源、介質輸送管道、發熱管和集膚電纜、保溫層、防水層等部分組成。

電源采用工頻調功電源；

介質輸送管道和發熱管為普通鋼管，發熱管直徑為 15～40mm，間斷的焊接在輸液管上；

伴熱電纜穿在發熱管中，外面是保溫層和保護外殼。

常規的伴熱電源的控制方案

常見的工頻集膚伴熱系統溫度控制采用通斷法，分為手動控制和自動控制，手動控制即通 過人來控制電源通斷，人為因素較大，操作不便。

自動控制利用溫度傳感器或溫度開關監控出口溫度，自動判斷電源打開或關閉，控溫質量差。

兩種控制方法均會頻繁通斷電源，對供電變壓器和負載產生較大沖擊，影響系統使用壽命。

西馳電氣伴熱電源優化方案

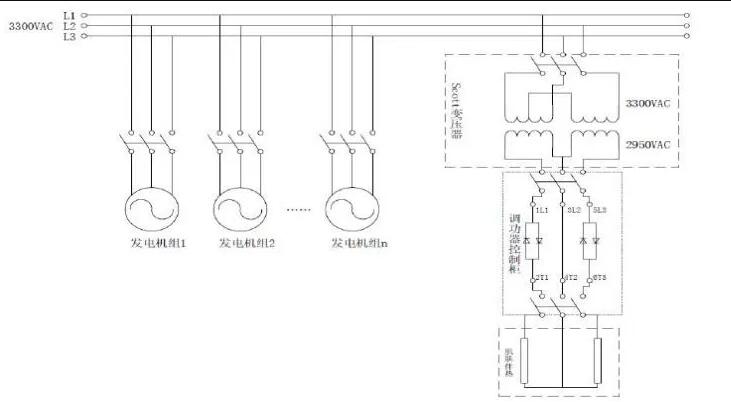

渤海中海油海上平臺的應用解決方案圖

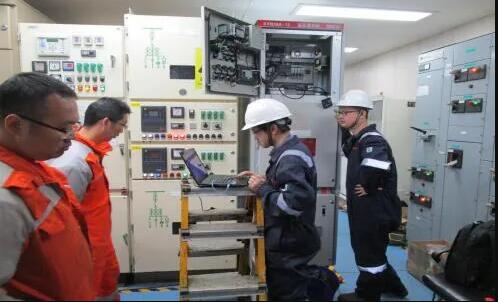

渤海中海油海上平臺的應用解決方案

該系統為柴油發電，網壓3300VAV/50HZ/3P,由于伴熱管采用雙管加熱（為減小長距離伴熱 電源電壓），因此伴熱電源采用兩相控制，為保證供電三相電源平衡，系統采用斯科特（Scott）變壓器（它一種特殊變壓器，能將供電電源的三相電變成兩相電供電（兩個相位差90°的單相）。

配CPVH+專用適合兩個相位差90°的雙相控制的功率控制器（已獲得國家發明專利認證），完成對伴熱系統的恒溫的控制（功率），保證油溫在設定范圍，使石油可靠輸送。

CPVH+系列集膚效應功率控制器

CPVH+的應用實現了數字溫度閉環控制、短路保護、過流保護、斷路保護、軟關斷軟啟動等功能：減少對電網和器件的沖擊，延長器件使用壽命；

操控方面：采用觸摸 LCD屏人機對話，能實現遠程無線報警、遠程無線控制和數據傳輸?shù)木W(wǎng)絡化自動控制。

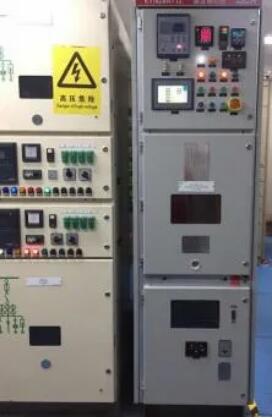

CPVH+系列集膚效應功率控制器

CPVH+系列集膚效應功率控制器設計支持單相、兩相、三相電源:3kV---10kV，頻率50HZ 的伴熱溫度控制系統中，電流最大達240A，可以滿足不同管道長度和規格的(長達30KM) 伴熱功率需求。
